Zuverlässiger Schock-Datenlogger für Transformator- und Schwerlasttransporte
Beschleunigungssensor mit wählbarem Messbereich ±10 g, ±20 g oder ±40 g · Signalfilterung · Temperatur-, Feuchte-, Luftdruck-, Lichtsensoren · Speicher für über 2 Mio. Messwerte.
Der Datenlogger MSR175Pro dient der anspruchsvollen Überwachung mechanischer Schock- und Stoßbelastungen bei Transformator- und Schwerlasttransporten. Er liefert objektive, nachvollziehbare Messdaten zur technischen Bewertung transportbedingter Einwirkungen und zur sachlichen Beurteilung von Schadensfällen.
Basierend auf der bewährten Technologie der MSR175-Serie wurde der MSR175Pro gezielt für Transportanwendungen mit hohen Massen und kurzzeitigen, hochdynamischen Schockereignissen ausgelegt. Der integrierte 3-Achsen-Beschleunigungssensor mit wählbaren Messbereichen von ±10 g bis ±40 g erfasst sowohl niederfrequente Transportbelastungen als auch kurzzeitige Stoßereignisse zuverlässig. Einstellbare Abtastraten von 4 Hz bis 2000 Hz in Kombination mit Anti-Aliasing-, Dezimations- und Hochpass-Filtern ermöglichen eine saubere Trennung relevanter Schocksignalanteile von statischen Beschleunigungseinflüssen. Dadurch lassen sich transportbedingte Belastungen technisch korrekt bewerten und Fehlinterpretationen durch Erdbeschleunigung oder Fahrzeugbewegungen vermeiden.
Manipulationssichere Ereigniserfassung und belastbare Datengrundlage
Die ereignisorientierte Datenspeicherung mit stufenweise einstellbaren Schock-Schwellwerten ab 0,5 g sowie einem separaten, nicht überschreibbaren Zusatzspeicher stellt sicher, dass kritische Transportbelastungen vollständig und manipulationssicher aufgezeichnet werden. Die aufgezeichneten Zeitverläufe und Richtungsinformationen ermöglichen eine präzise Rekonstruktion der Belastungssituation und schaffen eine belastbare Datengrundlage für Schadensanalysen, Abnahmeprozesse sowie die technische Klärung von Haftungs- und Versicherungsfragen.
Software-Paket im Lieferumfang enthalten
Das MSR175 Software-Paket unterstützt alle Datenlogger der MSR175-Produktfamilie, einschliesslich des MSR175Pro, und dient der Konfiguration, Auswertung und Dokumentation der erfassten Messdaten. Es ermöglicht die effiziente Verarbeitung grosser Datenmengen sowie eine nachvollziehbare Analyse transportrelevanter Ereignisse.
Allgemeine technische Daten
| Speicherkapazität | über 2.000.000 Messwerte |
| Schockereignisse | 1.000 im Ringspeicher + 1.000 Zusatzspeicher |
| Medium | Luft |
| Taster | Messung starten, Status abfragen |
| Abmessungen & Gewicht | 49 x 39 x 122 mm (BxHxL), ca. 180 g |
| Spannungsversorgung | Auswechselbare Li-SOCl2-Batterie (SAFT LSH 14, 3.6 V, 5.8 Ah) Batterielaufzeit mindestens 2 Jahre. |
| Interface | USB |
| Software-Paket |
MSR 175 Dashboard, MSR ReportGenerator, MSR ShockViewer (Basis-Version) |
| Betriebsbedingungen: | Temperatur -20 bis +65 °C |
| Optimale Lagerbedingungen: Temperatur Feuchte |
+5 °C bis +45 °C (ideale Lagerbedingungen für Batterie) |
| Normen | Der MSR175 entspricht der EU-Richtlinie RoHS / WEEE. |
Technische Informationen zu den Sensoren
| Messgröße | Messbereich | Genauigkeit | Mess-/Speicherrate |
| 3-Achsen-Beschleunigung | ±10 g, ±20 g oder ±40 g (einstellbar) | Nichtlinearität (typisch): 0,1 % bei ±10 g; 1,3 % bei ±40 g |
4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz (einstellbar) |
| Temperatur | -20 bis +65 °C | ±0,5 °C (-10 …+65 °C) | 10 Min. / 30 Min. |
| Lage | Zur Lagererfassung wird alle 10 Min. / 30 Min. in allen 3 Achsen die statische Beschleunigung gemessen und gespeichert. | ||
Datenblätter
Anleitungen
Lieferumfang:
- Datenlogger MSR175Pro
Drei leistungsfähige Software-Tools:

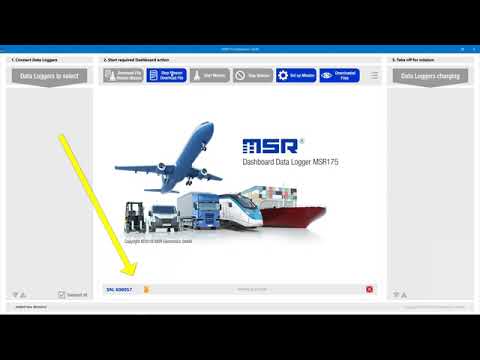

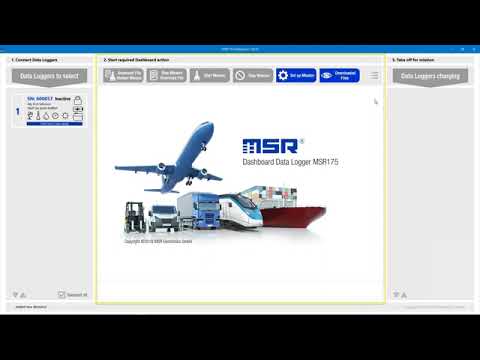

• MSR Dashboard zur einfachen Konfiguration der Datenlogger, Verwaltung mehrerer Geräte und schnellen Datenauslesung über USB
• MSR ReportGenerator zur automatischen Erstellung transportrelevanter Berichte
• MSR ShockViewer zur detaillierten Analyse, Visualisierung und Auswertung von Schockverläufen und dynamischen Ereignissen
